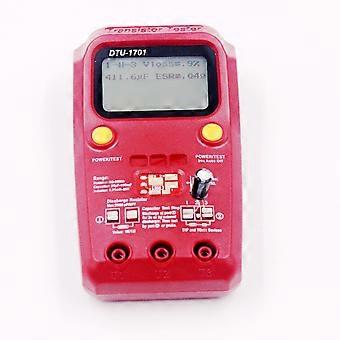

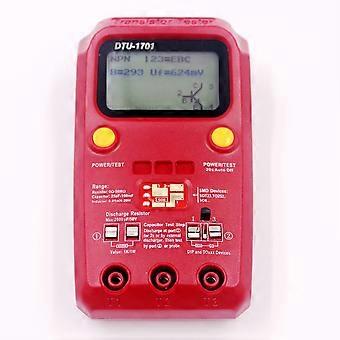

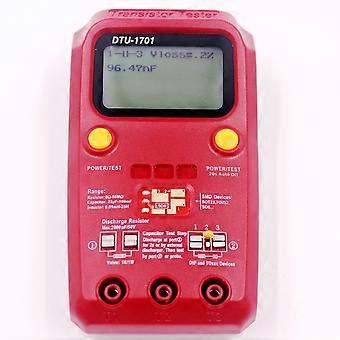

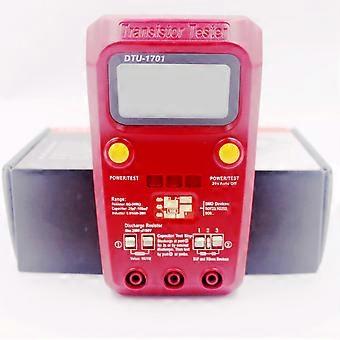

RM1307731648914587 1. Descrição do produto Este testador é um pequeno design de ferramenta para engenheiro, manutenção eletrônica e fábrica, é muito fácil testar dispositivos plug-in e SMD, também pode testar diferentes tipos de diodos, tríodos, tiristores, MOSFET; capaz de analisar o tipo de dispositivo, a polaridade do pino, a saída HFE, a tensão da válvula, a capacitância da junção do FET 2. Atenção Certifique-se sempre de descarregar os capacitores antes de conectá-los ao testador! Se estiver usando fonte DC, escolha o adaptador DC 9V-12V Quando a carga da bateria estiver abaixo de 6V, substitua por uma nova 3. Parâmetros de medição Resistor: 0-50M Resolução 0,01 Capacitor: 25pF-100mF Resolução: 1pF Indutor: 0.01mH-20H Resolução: 0.01mH Capacitor ESR 2F-50mF Resolução: 0,01 (ESR: Resistência em Série Equivalente) 4 Introdução ao uso um. Ligar: Pre o botão POWER / TEST antes de usar, este medidor projeta o botão 2POWER / TEST, a função é a mesma. Fácil para as pessoas de hábito de mão esquerda e direita usarem. b. Teste: Botão pré-POWER/TEST para iniciar um teste. Independentemente da sequência de pinos, este medidor reconhecerá a função e o layout dos pinos na tela. c. Desligar: Desligue automaticamente se não houver operação de botão em 20 segundos. d. Soquete de teste: Com 3 soquetes de teste, soquete SMD, soquete de dispositivos plug-in e soquete de sonda. As portas 1, 2, 3 de cada soquete são as mesmas, elas são conectadas internamente. e. Teste de dispositivo SMD: Teste via soquete SMD ou sonda. Ao usar o soquete SMD, coloque um pouco de pretensão no dispositivo para melhor conexão f. Descarga do capacitor eletrolítico: Suporta descarga máxima do capacitor de 2000F / 50V com o resistor interno de 1K / 1W e descarrega por pelo menos 2 segundos. Use descarregador externo enquanto a capacidade for maior A descarga é uma função autônoma, sem necessidade de ligar ou pré-botão g. Menu de seleção: Um botão longo pré (>0.5s) entrará no menu de seleção para funções adicionais. Botão curto pré para alternar diferentes funções e botão longo (>0,5s) para entrar no submenu. Desligue: Botão longo pré desligar imediatamente . Menu de seleção de saída do transistor, retorne ao teste do transistor. Frequência:Reservado. f-Gerador: Com o botão pré pode selecionar diferentes frequências de saída de T2 (porta de teste 2), e T1, T3 será o grupo de referência. Frequências selecionáveis de 1 Hz a 2 MHz , a amplitude é 5V PWM de 10 bits: Gera uma frequência de 7.8KHz com largura de pulso selecionável no pino T2. Com um botão curto pré (0,5s,
