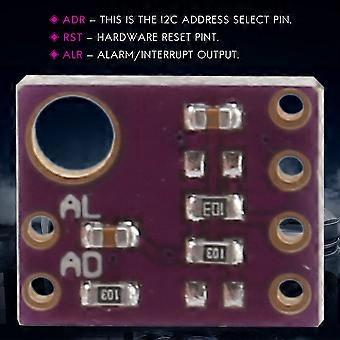

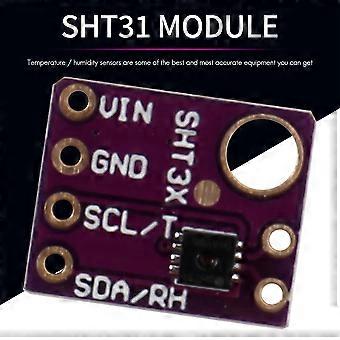

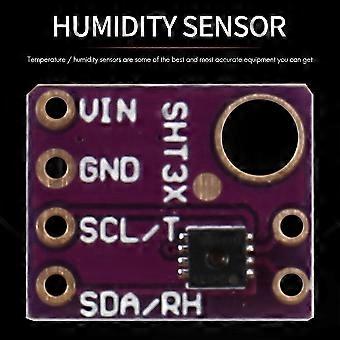

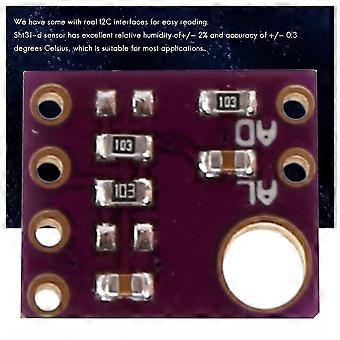

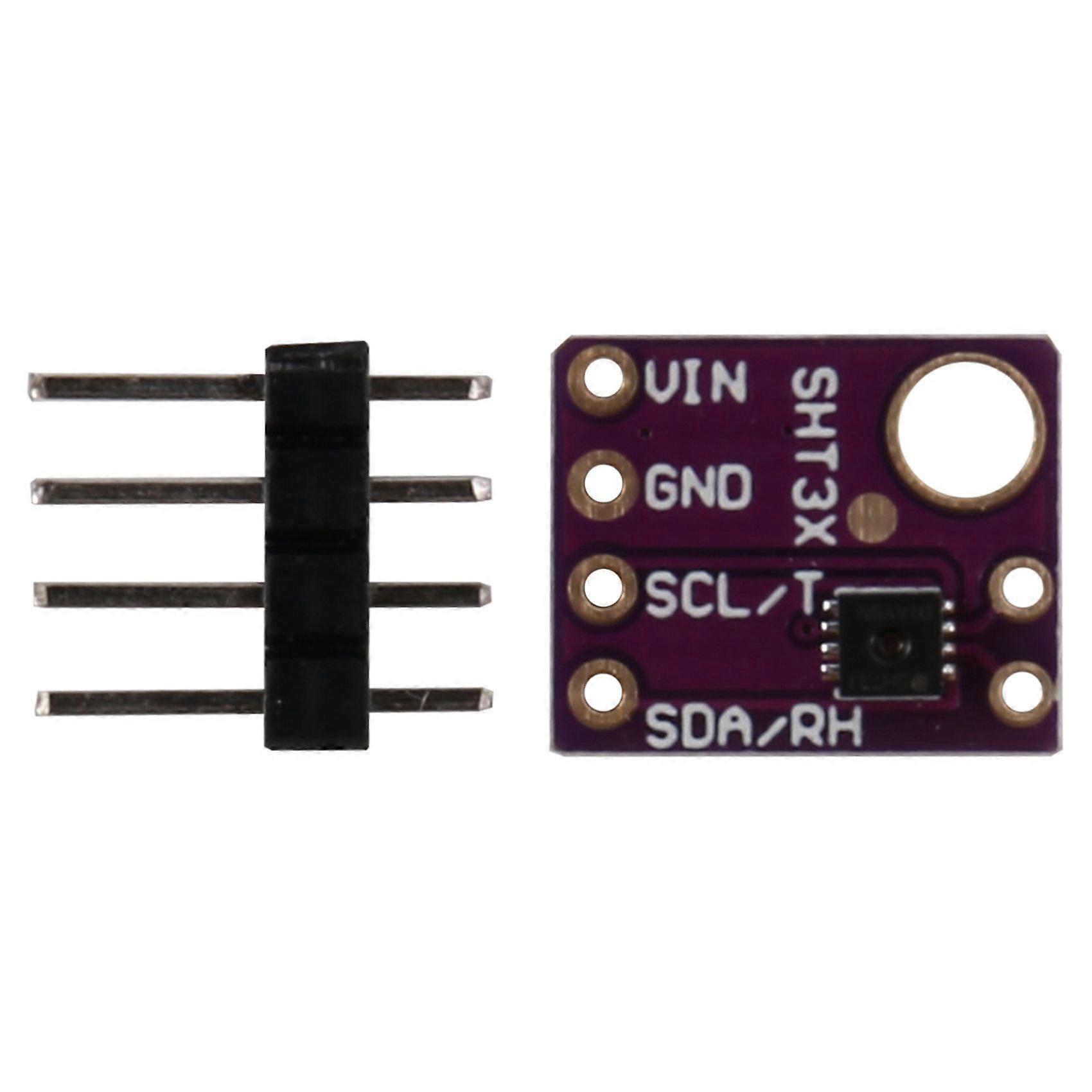

Sensores de temperatura/umidade são alguns dos dispositivos de maior precisão que você pode fazer. E, finalmente, temos alguns que possuem uma verdadeira interface I2C para facilitar a leitura. O sensor SHT31-D tem uma umidade relativa de +/-2% e precisão de +/-0,3 Celsius para a maioria dos usos. Material: plástico Cor: roxo Um chip tão adorável - então criamos uma placa de fuga com o SHT31-D e alguns circuitos de suporte, como resistores pullup e capacitores. Cada pedido vem com uma fuga de PCB totalmente montada e testada e um pequeno pedaço de cabeçalho. Você precisará soldar o cabeçalho no PCB, é bastante fácil e leva apenas alguns minutos, mesmo para um iniciante. Pinos de alimentação: Vin - este é o pino de alimentação. O chip pode usar 2,5-5VDC para alimentação. Para alimentar a placa, dê a ela a mesma potência que o nível lógico do seu microcontrolador - por exemplo, para um 5V como , use 5V. Para um controlador de 3.3 V como um Pi, conecte a 3.3 V GND - terreno comum para poder e lógica Pinos lógicos I2C: SCL - pino de relógio I2C, conecte-se à linha de relógio I2C de seus microcontroladores. Este pino tem um resistor pullup de 10K para Vin SDA - pino de dados I2C, conecte-se à linha de dados I2C de seus microcontroladores. Este pino tem um resistor pullup de 10K para Vin Outros pinos: - Este é o PIN de endereço I2C. Este pino tem um resistor pulldown de 10K para tornar o endereço I2C padrão 0x44. Você pode amarrar este pin ao Vin para tornar o endereço 0x45 - Pinta de reinicialização de hardware. Tem um pullup de 10K para tornar o chip ativo por padrão. Conecte-se ao terra para fazer uma reinicialização de hardware! ALR - Saída de alerta/interrupção. Você pode configurar o sensor para alertá-lo quando ocorrer um evento. Verifique a folha de dados para saber como você pode configurar os alertas Conteúdo do pacote: 1 x sensor de temperatura e umidade SHT31-D Apenas o conteúdo do pacote acima, outros produtos não estão incluídos. Nota: A luz e diferentes displays podem fazer com que a cor do item na imagem seja um pouco diferente da real. O erro de medição permitido é de +/- 1-3 cm.
