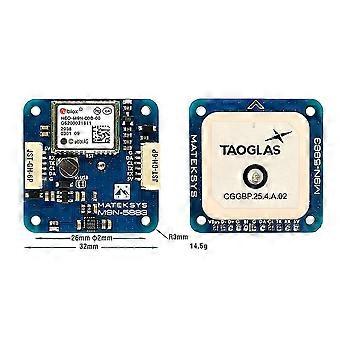

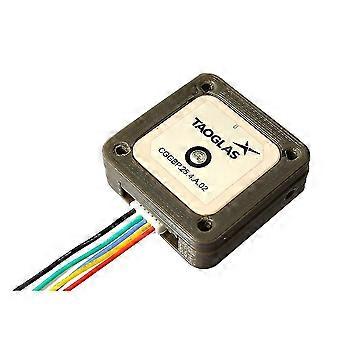

Matek Systems GNSS M9N-5883 NEO-M9N Módulo GPS com bússola magnética QMC5883L suporte GLONASS, Galileo para FPV RC Racing Drone Detalhes precisos: O M9N-5883 usa GNSS multiconstelação alimentado por u-blox NEO-M9N, o NEO-M9N é um receptor GNSS simultâneo que pode receber e rastrear vários sistemas GNSS. Devido à arquitetura front-end de RF multibanda, todas as quatro principais constelações GNSS, GPS, Galileo, GLONASS e BeiDou podem ser recebidas simultaneamente. Mais detalhes sobre o NEO-M9N, por favor, confira a página u-blox NEO-M9N -Descrição: Marca: Matek Systems GNSS u-blox NEO-M9N (GPS, GLONASS, Galileo e BeiDou) Bússola magnética QMC5883L Antena patch 25 * 25 * 4mm Faixa de tensão de entrada: 4 ~ 6V (pad / pino de 5V) Consumo de energia: 50mA Temperaturas de operação: -20 ~ 80 C Interface UART (TX, RX) para GNSS NEO-M9N Interface I2C(DA, CL) para Compass QMC5883L Conector JST-GH-6P LED de alimentação de 3,3 V, vermelho LED GNSS PPS, Verde, piscando (1Hz) quando o GNSS tem 3D fixo 32 mm * 32 mm * 10 mm 14,5 ouros -Fiação e configurações * M9N-5883 5V para controlador de vôo 4 ~ 6V * M9N-5883 RX para controlador de vôo UART_TX * M9N-5883 TX para controlador de vôo UART_RX * M9N-5883 CL para o controlador de vôo I2C_SCL * M9N-5883 DA para o controlador de vôo I2C_SDA * M9N-5883 G para controlador de vôo GND * Alinhamento da bússola (seta para frente e montagem plana): INAV/BetaFLight: CW 270 Flip quando a seta do controlador de vôo também está voltada para a frente Ardupilot/Planejador de Missão: Rotação Nenhum * Protocolo: Ublox ou NEMA * Certifique-se de ter bússola / magnetômetro a 10 cm de distância de linhas de energia / ESC / motores / material à base de ferro * Os arranhões na antena de cerâmica são o resultado da sintonia da antena. * u-center Windows -Dicas ArduPilot suporta bem NEO-M9N INAV2.5 ublox/ublox7/NEMA não suportam NEO-M9N por enquanto. novo protocolo é necessário no INAV2.6 O protocolo Betaflight UBLOX não suporta NEO-M9N, por favor, selecione o protocolo NEMA e o Auto Baud. -Especificação Mateksys GNSS M9N-5883 Referência:M9N-5883 ublox: NEO-M9N GNSS: GPS / BeiDou / GLONASS / Galileo cerca de 30 Sats Precisão da posição: CEP de 2.0m Rastreamento e navegação: -167 dBm Reaquisição: -160 dBm Partida a frio: -148 dBm Partida a quente: -159 dBm Taxa de atualização: 25Hz Bússola:QMC5883L Barômetro:/ Interface: UART + I2C 6 fios Nó CAN: / Tamanho: 32 * 32 * 10mm Peso: 14,5g -Incluído no Pacote: 1x M9N-5883 1x JST-GH-6P para JST-GH-6P 20cm fio de silicone
