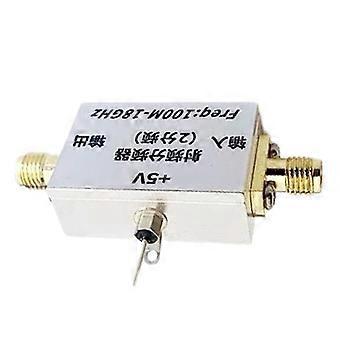

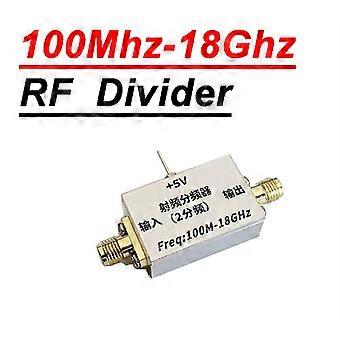

1. Visão geral do módulo Este módulo realiza a divisão de frequência de banda larga de 2 vias, cobrindo a faixa de frequência de banda larga de 100MHz-18GHz, e pode dividir o sinal de entrada nessa faixa por 2. No sistema de medição de frequência, este módulo pode ser usado para converter sinais de alta frequência em sinais de baixa frequência, o que é conveniente para processamento subsequente. Ao mesmo tempo, pode ser usado em outras ocasiões de divisão de frequência de sinal (comunicação ponto a ponto), que precisam converter sinais de alta frequência em sinais de baixa frequência; o módulo é embalado em um invólucro de estrutura CNC e possui excelente desempenho de blindagem eletromagnética. Aplicações típicas: medição de frequência (medidor de frequência) Comunicação ponto a ponto Sistema de comunicação de fibra óptica Outros sistemas de divisão de frequência Indicadores técnicos: Modelo do módulo: QM-FD011802S Fonte de alimentação do módulo: fonte de alimentação única de +5V Corrente de trabalho: 80mA Interface da fonte de alimentação: capacitor através do orifício Faixa de frequência de entrada: 100MHz-18GHz Coeficiente de divisão de frequência: 2 Requisitos de nível de entrada: 100M-14GHz: -20dBm a +8dBm 14-16GHz: -20 a +5dBm 16-18 GHz: -15 a 0dBm Ruído de fase SSB (deslocamento de 100 kHz): -150dBc/Hz Potência máxima de entrada: +13dBm Interface de entrada e saída: SMA (parafuso externo e orifício interno) Impedância de entrada e saída: 50 ohms Tamanho do módulo: 29 x 19 x 11 mm Cor: Prata Material: Metal Conteúdo do pacote: 1 x divisor Apenas o conteúdo do pacote acima, outros produtos não estão incluídos. Nota: A reflexão da luz e diferentes exibições podem fazer com que a cor do item na imagem seja um pouco diferente da coisa real. O erro de medição permitido é de +/- 1-3 cm.
